ASRockが持ち出した「半分のDDR5」規格HUDIMMに、わずか1日でASUSが乗ってきた。しかも最初のデモ機は、オーバークロック記録を量産しているハイエンドボードだ。独自拡張は、もはや独自ではなくなりつつある。


ROG R&Dチームが「半分のDIMM」を動かした

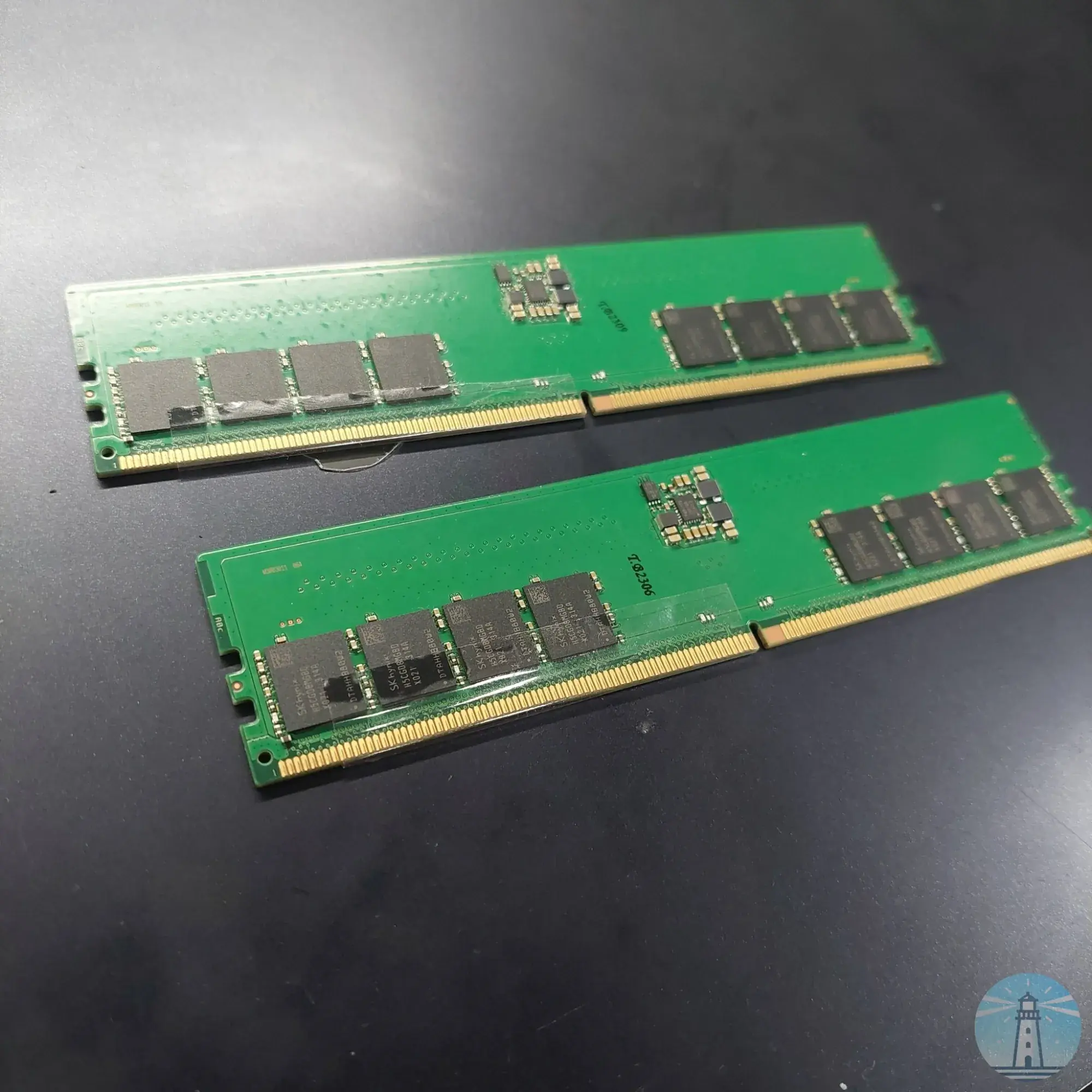

ASUS ROGマザーボード開発チームのBing LinがFacebookで公開した実機デモが、HUDIMMの位置づけを一段変えている。改造された24GBのDDR5モジュール2枚を、それぞれ1サブチャネルに制限してROG Maximus Z890 Apexに装着したというものだ。

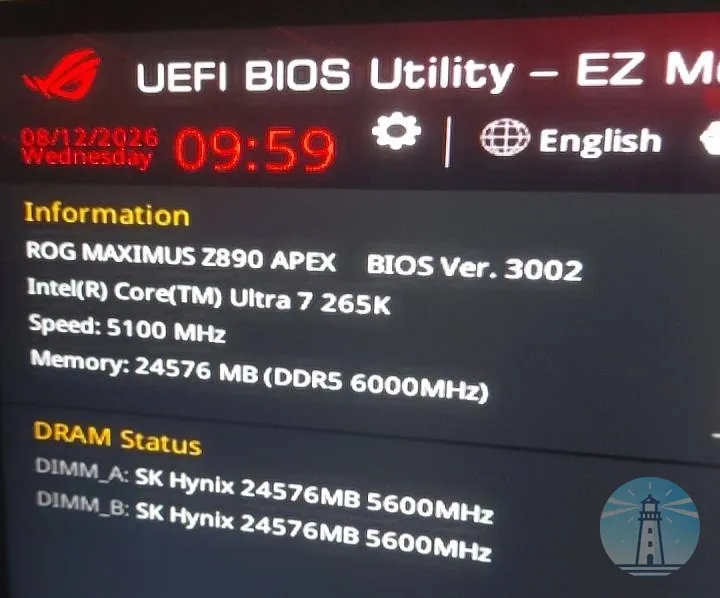

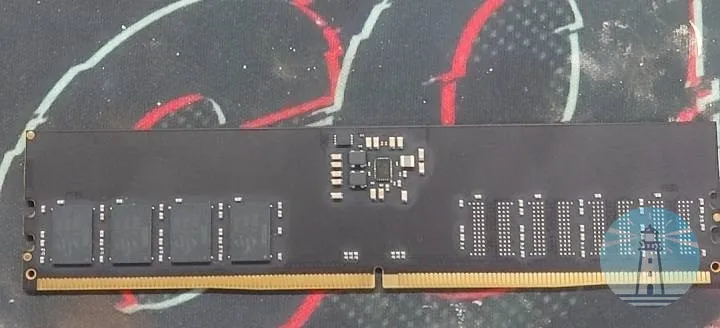

システムが認識したメモリ容量は合計48GBではなく 24GB 。半分の実装が、文字通りそのまま半分の容量として報告されるデモになっている。さらにTEAMGROUP製の8GB 1サブチャネル版スティックも同じボード上でブートに成功したと投稿されている。

同じ仕組みをASRockが先行して発表したのが日本時間4月18日未明のことで、ASUSの追従までの間隔は約1日と異様に短い。1社だけのマーケティング施策という見立ては、この時点で立てづらくなった。

Lin自身は以前にも似た実験を試みている。モジュールの一部をマスキングテープで覆ってチップを物理的に隠し、BIOS側でサブチャネルの半分を無効化するというアプローチだ。今回のデモは、その延長線上にある「専用設計のDIMM」と見られる。
ASUSデモで起きたこと:物理48GB → 認識24GB
物理構成(24GB×2枚) 改造DDR5モジュールの実装容量
48GB
システム認識 1サブチャネル化により半分が無効
24GB
※ ASUS ROG R&Dチームによる ROG Maximus Z890 Apex 上の実機デモ。各モジュールのサブチャネルを1本に制限することで、物理実装の半分だけが容量として認識される構成。

Linは単なるR&Dエンジニアではない。同じZ890 Apex上で12,112MT/sのDDR5メモリ周波数世界記録を打ち立てた人物でもある。その人物がチップ半減モジュールを動かしているという事実は、それ自体がメッセージになる。

なぜ最初のデモ機がハイエンドOCボードなのか

ここで首を傾げる読者もいるだろう。HUDIMMは廉価帯のエントリー機を救うための規格のはずで、ROG Maximus Z890 Apexのようなオーバークロッカー向けフラッグシップとは対極に位置する製品だ。

ASUSは理由をコメントしていないが、機構上の説明はつく。Z890 Apexは 2DIMM設計マザーボードで、4DIMM設計の一般的なATXボードよりメモリコントローラへの電気的干渉が少ない。サブチャネル構成を変則的に動かす検証プラットフォームとしては、むしろ素直な選択肢と言える。

裏を返すと、この段階では「動かせる環境で動かしてみた」という実証フェーズに過ぎないとも読める。LGA-1851プラットフォーム全体でサポートが広がるのか、それとも一部のオーバークロック向けボードに留まるのかは、現時点でASUSから明言されていない。

ASUSの位置づけはASRockと微妙に異なる。ASRockは600/700/800シリーズの対応BIOSをすでに公式配布し、商用ラインとしてHUDIMMを売りに行く姿勢を明確にした。一方のASUSは、いまのところ「技術的に成立することを示した」段階であり、メモリベンダーとの提携や製品ラインへの展開については確認されていない。
ASRockとASUS、HUDIMMへの踏み込み度
項目 ASRock ASUS
対応BIOSの公式配布 未確認
対応チップセット範囲 600/700/800 未確認
メモリベンダー提携 TEAMGROUP 未確認
製品ラインへの展開 商用ライン 未確認
デモ実施 実施 実施
現段階の位置づけ 商用展開 技術検証
※ 日本時間4月18日未明のASRock発表から約1日でASUSが追従デモを公開。両社のHUDIMMへの踏み込みは段階が異なり、ASUSは現時点で「技術的に成立する」ことを示した検証フェーズに留まる。

同じ技術デモでも、2社の踏み込みの深さは同じではない。


「独自規格」が「業界動向」に変わる瞬間

ASRock発表時の最大の疑問は、JEDEC非準拠の独自拡張が広がるのかという点だった。ASRock単独であればBIOSレベルの特例対応で終わり、次世代プラットフォームに引き継がれない「一世代限りの救急処置」という見立てが成り立つ。

しかしASUSが、それもROG R&Dチーム発で同じ仕組みを動かしたとなると、話が少し変わってくる。マザーボードシェア上位2社が同一のサブチャネル削減アプローチに関心を示したという事実は、業界が同じ問題 に同じ答えを出し始めている兆しとして読める。

背景にあるのはDDR5価格の継続的な悪化だ。英国ではDDR5 32GBキットの価格が2025年9月比で約4.4倍に跳ね上がっており、Frameworkは4月にDDR5モジュールの価格を再度引き上げた。複数の業界アナリストが指摘する供給正常化の時期は、早くても2027年以降とされる。

この状況で、マザーボードメーカー各社が「自社のプラットフォームでエントリー層がDDR5を買えない」という事態を座視できるかと言えば、できない。サブチャネル半減でチップ実装を半分にするというHUDIMMの発想は、技術的には明らかに後退だが、 価格が4倍の世界 では話の前提そのものが違う。

残る問いは3つ

ASUSの参入で、HUDIMMをめぐる不確実性の一部は解消された。だが、これが本格的な規格として定着するかどうかは、まだ答えが出ていない論点がいくつもある。

ひとつめは、ASUSがどのプラットフォームまで対応を広げるか。Z890 Apexは特殊な2DIMM設計であり、ここで動いたからといって4DIMMのB860やH810で同じように動くとは限らない。LGA-1851全体でのサポート が見えてきて初めて「業界規格」と呼べる段階になる。

ふたつめは、DRAMメーカー側の姿勢だ。TEAMGROUPASRock発表時から名前が出ており、ASUSのデモでも同社の製品が使われた。ただしSamsung、SK hynix、Micronといった大手が同じスキームに乗る気配はまだ見えない。小手先のパートナー1社に依存する規格のまま終われば、HUDIMMは安定供給にまで届かない。

これらと並んで見落とせないのが、Intelの次世代チップセットでの扱いだ。現状の600/700/800シリーズ対応は既存ユーザーの救済には役立つが、Nova Lake以降の次世代プラットフォームでIntel自身がHUDIMMをサポートしなければ、2年ほどの繋ぎで消える規格になる。

みっつめは、ユーザー側の受け入れだ。X上の初期反応は依然として冷ややかで、「DDR4の再発明」「DDR5の名前だけ借りた退化」という皮肉が並んでいる。技術的に見れば的外れではない指摘であり、HUDIMMが「廉価な妥協規格」以上の評価を得られるかは、量販機や完成品PCへの実装がどこまで広がるかにかかっている。

勝ち筋はある。ただし条件付きだ

ASUSの参入は、HUDIMMが1社の特殊ソリューションから、少なくとも2社による「業界対応の選択肢」に格上げされたことを意味している。過去のCUDIMMがそうだったように、主要マザーボードベンダーの2社以上が動けば、DRAMメーカー側も本気で量産ラインを組む可能性が出てくる。

ただし、これが「安い正規DDR5」として機能するのは、複数のメーカーが同じ規格で製品を出し、Intelが次世代チップセットでも対応を続けた場合に限る。現時点では前者の途中段階にあり、後者については 何も確定していない

DRAM価格が4倍になった市場で、メーカーが出した妥協の答え。それが独自規格で終わるのか、業界標準に化けるのか。分岐点は意外と近いところにあるのかもしれない。
