AI需要で高騰するDDR5メモリの価格危機を前に、ASRockが「チップ数を半減させた」新規格を持ち出してきた。ただし技術者からは「それDDR4を再発明しただけでは?」という冷ややかな声が上がっている。


発表されたのは「One sub-channel」という規格

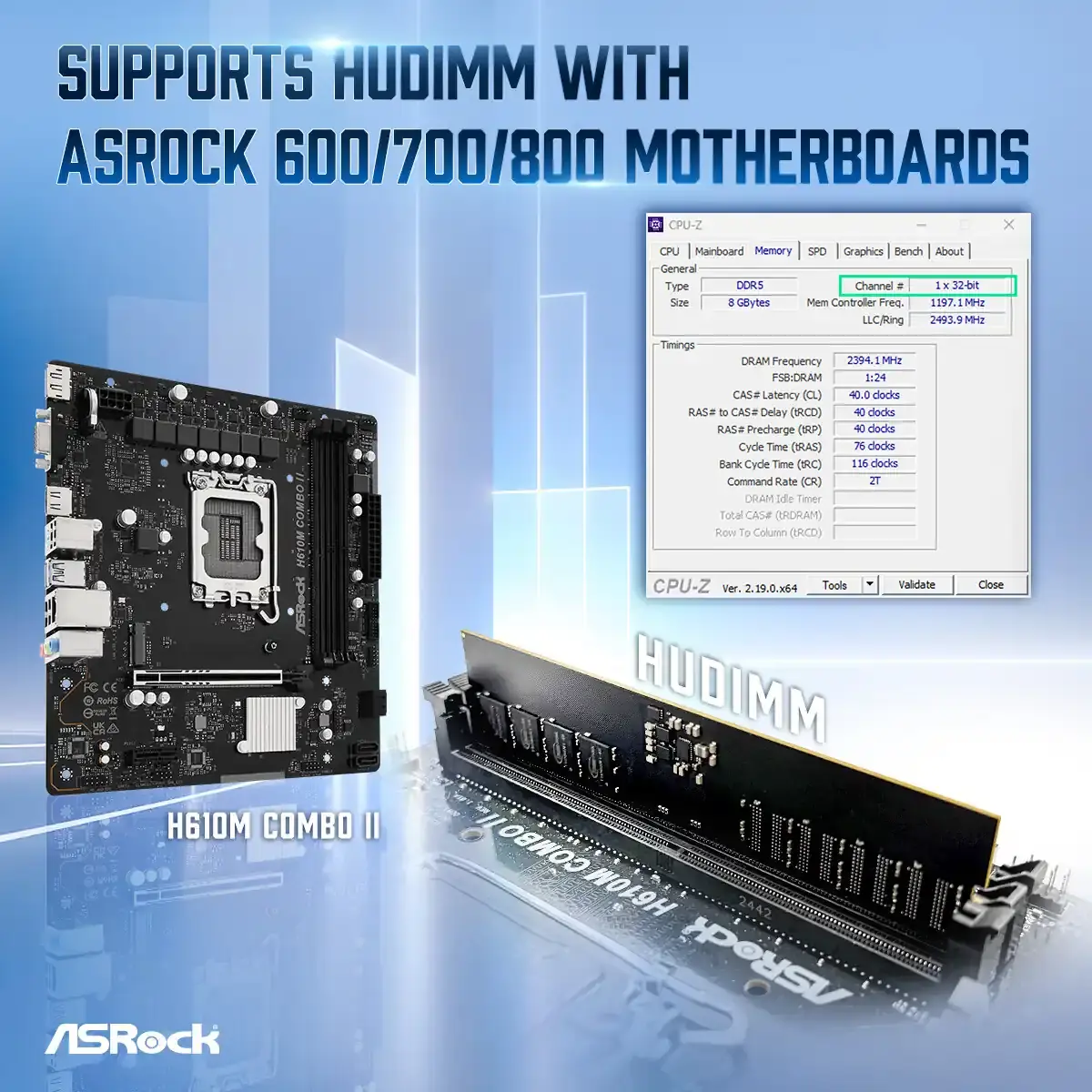

ASRockが日本時間の4月18日未明、Intel 600/700/800シリーズのマザーボード向けに、新しいDDR5メモリモジュール規格「HUDIMM」のサポートを打ち出している。ASRock公式は「One Sub-Channel DRAM Module」と呼んでおり、TechPowerUpは「half unbuffered DIMM」の略と報じている。通常のUDIMMの半分のサブチャネルしか持たない構造だ。

ASRock
ASRock

標準のDDR5 DIMMはモジュール内に2本のサブチャネル(2×32ビット)を持ち、それぞれ独立して動作する構造になっている。これはDDR5世代で導入された大きな変更点であり、大容量シングルDIMMのバンド幅確保には有利な設計だ。

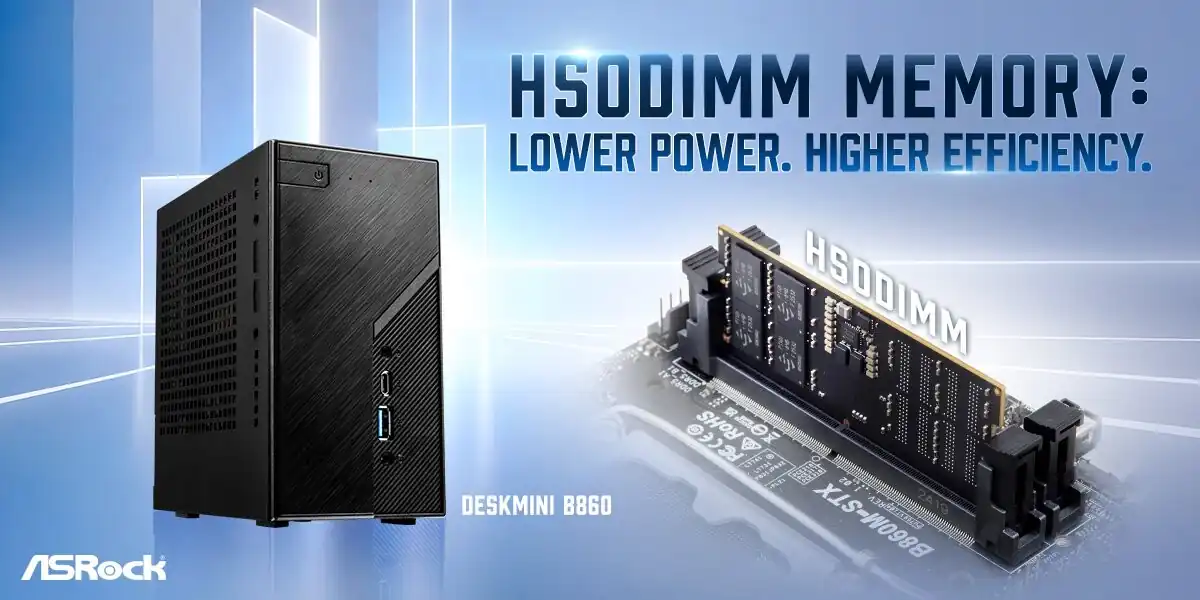

HUDIMMはこれを1×32ビットに削り落とす。ASRockの発表によれば、チップの実装数を半分に減らすことで製造コストを抑え、供給量を確保する狙いがある。SFF向けのSODIMM版として「HSODIMM」も用意され、同社のDeskMiniシリーズで採用される。

TEAMGROUPのGerry Chen GMは、共同開発の意義について「RAMスティック上のチップ数を半分にしてコストを削減できる」とコメントしている。ASRockはすでに対応BIOSを公式サイトで配布を始めた。

DDR5標準UDIMM と HUDIMM の構造比較
項目 標準UDIMM HUDIMM
サブチャネル構成 2×32ビット 1×32ビット
チップ実装数 標準 半減
独立CAバス 2本 1本
並列アクセス効率 高い 低下
製造コスト 標準 低減
JEDEC標準 準拠 特許出願中
対応チップセット 全DDR5環境 Intel 600/700/800
SODIMM版 SODIMM HSODIMM
※ ASRock公式プレスリリース(2026年4月17日)、TechPowerUp報道に基づく。

価格高騰という「追い風」を味方につける発表

タイミングは露骨なほどに合っている。AI向けHBM生産へ製造ラインをシフトしたDRAMメーカー各社の影響で、コンシューマ向けDDR5は過去1年で 価格が3倍以上 に跳ね上がった。

米国市場でDDR5 32GBキットの平均価格は約529ドル(約8万4,000円)。危機前は80〜100ドル前後で買えていた同等キットが、今や完成品PCの主要コンポーネントを食う価格になっている。Samsungは一部のOEM向けDDR5契約価格を100%以上引き上げ、在庫がないとまで通告したと報じられている。

AI向けHBMへの生産シフトは「一時的な需給ズレ」ではなく、ウェハ配分の構造的な転換だ。HBMに割り当てられるシリコンウェハは、そのままコンシューマDRAMから奪われていると市場調査会社は指摘している。

この環境で「チップ半分で作れる安いDDR5」を出すのは、マーケティング的にはほぼ完璧な一手と言っていい。IntelRobert Hallock氏(Enthusiast Channel Segment担当VP)も、「DDR5需要と価格が高騰する中、デスクトップ市場の手の届く価格帯を守るうえで重要な技術」としてASRockの取り組みを支持するコメントを寄せた。


8GB+16GBが24GBより速くなる、というセールストーク

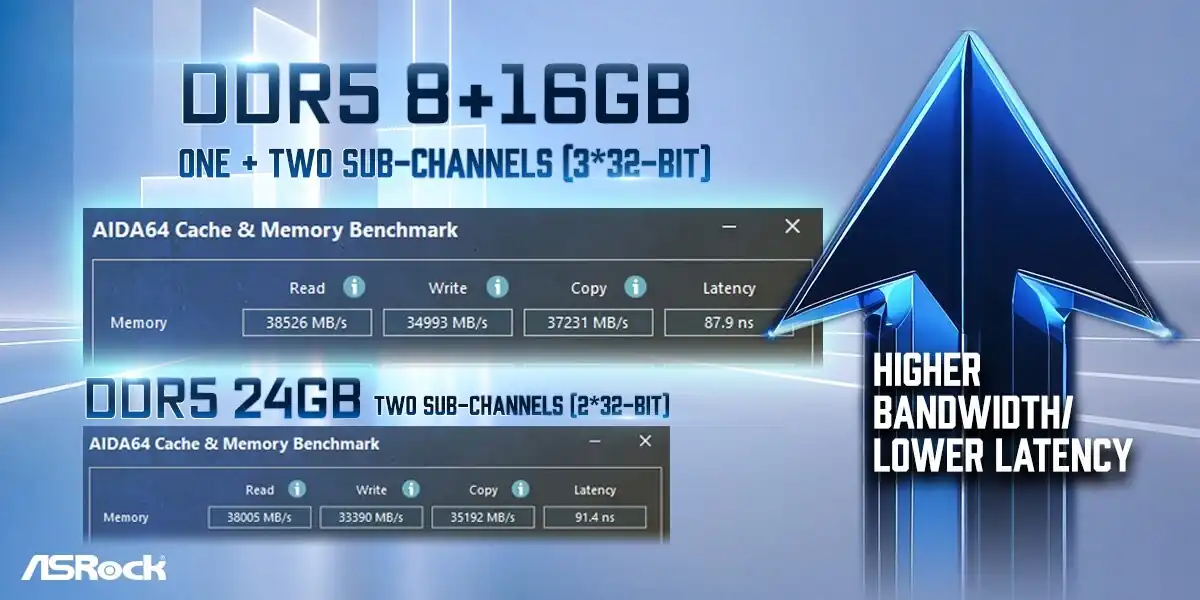

ASRockが示したベンチマーク図は、この規格の売り方を端的に物語っている。

8GB HUDIMM(1×32ビット)と16GB UDIMM(2×32ビット)を組み合わせた非対称構成(合計24GB)が、24GB単体のUDIMM(2×32ビット)よりも高いバンド幅と低いレイテンシを記録したとされる図だ。

なぜこうなるのか。24GB単体のDIMMは2サブチャネルで動作する。一方、異なる容量のDIMMペア構成だと、CPUメモリコントローラがより多くのサブチャネルを同時に動かせる場合があり、総バンド幅が上回ることがある。つまり「半分のDIMM」を既存のUDIMMと混ぜると、容量あたりのバンド幅効率が逆転するケースが出てくる。

ASRockが示したのはあくまで同社のH610M COMBOII上でのデモ値であり、第三者による再現検証はまだ存在しない。メモリコントローラの挙動はチップセットとBIOSの実装に強く依存するため、他社マザーボードや他のCPU世代で同じ結果が出るかは現時点では未確認となる。

ここには巧妙な逆転の発想がある。通常、規格の格下げは性能低下を意味する。しかしASRockは「非対称ペアリングで性能が出る」という別ルートを提示してきた。少なくとも自社のデモデータ上では。

「それ、DDR4の再発明では?」というざわつき

一方で、ASRock公式Xの発表投稿には率直な反応が並んでいる。「要はDDR4を再発明してDDR5と呼んで搾取してるだけでは?」「RDRAMメモリの歴史を見ているようだ」「DDR4より悪い」といった具合に、新規格への懐疑的なリプライが上位を占めている。

この反応は的外れではない。DDR5の2サブチャネル化はバンド幅効率の向上を狙ったものだった。DDR4は1つのコマンド/アドレスバスでDIMM全体(64ビット)を制御していたのに対し、DDR5は2つの独立した32ビットサブチャネルを並列動作させることで、メモリアクセスの並列度を上げ、バーストレングス16とあわせて実効スループットを稼ぐ設計だった。

サブチャネルを1本に戻すということは、この並列度の恩恵を半分捨てることを意味する。HUDIMMを単体で挿せば、容量だけでなく実効バンド幅もフルサブチャネル構成に比べて落ちる。ASRockが「非対称ペアリングでは速い」と示したのは、あくまで他方にUDIMMが必要な話だ。

1×32ビットの動作自体は、CPUのメモリコントローラが2サブチャネル構成を前提に設計されている以上、本質的には「ハーフポピュレーション」と同じ扱いになる。JEDEC標準の範囲内での運用ではなく、マザーボードのBIOS特例対応で成立している点も、将来性に疑問が残る理由のひとつだ。

「特許出願中」と強調されているのも、この規格がJEDEC標準ではなくASRock独自拡張であることの裏返しと読める。

想定されるユーザーは誰か

冷静に見れば、この規格が刺さるユーザー層は明確に存在する。

ひとつはシステムインテグレータ。企業向けのエントリーPCや業務端末を大量に組む現場では、1台あたり数千円のメモリコスト差が年間で数百万円単位の差になる。HUDIMMが市場に流通すれば、H610Mクラスの安価なマザーボードと組み合わせた量販機に真っ先に採用されるだろう。

もうひとつは自作PC初心者DDR5-4800の8GBモジュールで十分な用途、たとえばオフィスワークや軽めのゲーム、ブラウジング中心の構成では、フルバンド幅のサブチャネル2本よりも安さのほうが大きな価値を持つ。

逆に、ゲーマーやクリエイターにとってはほぼ無関係な規格と言っていい。32GB以上のデュアルチャネル構成を組む層が、容量半減モジュールをわざわざ選ぶ理由はない。ASRock自身も「2サブチャネル構成は大容量シングルDIMMには有益だが、現在のPC市場には実用的ではない」という言い方で、2サブチャネルの高容量用途を潰しにかかっていない。

HUDIMMが刺さる/刺さらないユーザー層
ユーザー層 推奨度 理由
システムインテグレータ 台数分のコスト差が年間で数百万円規模に
自作PC初心者 軽作業中心ならバンド幅より価格優先
業務端末の調達 オフィス用途は2サブチャネル不要
既存H610Mユーザー BIOS更新で対応、新規購入なら他選択肢も
ゲーマー × バンド幅が効くタイトルでは不利
クリエイター × 大容量デュアルチャネル構成が前提
次世代プラットフォーム検討層 × LGA1851以降のサポートは未定
※ 凡例:◎強く推奨 / ◯推奨 / △条件付き / ×非推奨。分析に基づく独自整理。

過去を繰り返す「安価な別規格」の歴史

「安いが性能を妥協した別規格」という形は、メモリの歴史で何度も繰り返されてきたパターンだ。古くはEDO DRAMと通常のFPM DRAM、最近ではCUDIMM(Clocked UDIMM)と通常UDIMMの関係がある。どれもJEDEC本流に吸収されるか消えるかの二極化を辿ってきた。

HUDIMMがどちらの道を行くかは、結局のところ3つの変数で決まる。

ひとつめは、DRAMメーカーがどこまで真剣にHUDIMM用のチップ配置を量産ラインに組み込むか。TEAMGROUPだけで終われば、流通量も品揃えも限定的になり、コスト削減効果は頭打ちになる。SamsungSK HynixMicronが追随しない限り、真の「エコシステム」にはならない。

ふたつめは、IntelのチップセットサポートがLGA1700(12〜14世代Core)以降どこまで続くか。現状の600/700/800対応は、既存ユーザーの救済という意味では大きいが、次世代プラットフォームに引き継がれなければ一世代限りの救急処置で終わる。

みっつめは、DRAM価格がいつ正常化するか。IDCや業界アナリストの見立てでは、供給正常化は早くて2027年。2年近くの「非常時」を乗り切る繋ぎとしての価値はあるが、価格が戻れば消える構造でもある。

結局これは何なのか

HUDIMMは、技術的ブレークスルーではない。むしろ、正規のDDR5規格が想定していた高バンド幅・高容量路線を一部諦めて、価格と供給量を優先した「妥協の規格」だ。その妥協に正当性があるかどうかは、読み手がどの立場に立つかで変わる。

完成品PCを安く出荷したいSIerには福音であり、最新ゲーミングリグを組む層には関係ない。DIY PC市場のエントリー層にとっては、DDR5時代の「廉価グレード」という新しい選択肢が増えたと考えるのが妥当なところだろう。

RAMの価格が3倍になった世界では、半分のメモリ規格すら救いになりうる。これは新技術の勝利ではなく、市場が歪んだときにメーカーが何を削って対応するかという、ひとつの答えだ。
