GIGABYTE T-Guard投入、16ピン問題で4社目の実装

GIGABYTEが新型Gaming Series電源にT-Guardという温度監視機能を搭載した。MSI、ASUS、ASRockに続く4社目。PSU業界全体が16ピン問題を個別に吸収し始めた構図が見えてきた。

GIGABYTE T-Guard投入、16ピン問題で4社目の実装
Gigabyte

GIGABYTEが新型Gaming Series電源にT-Guardという温度監視機能を搭載した。MSIASUSASRockに続く4社目。PSU業界全体が16ピン問題を個別に吸収し始めた構図が見えてきた。


T-Guardは「システム全体を落とさない」思想で作られている

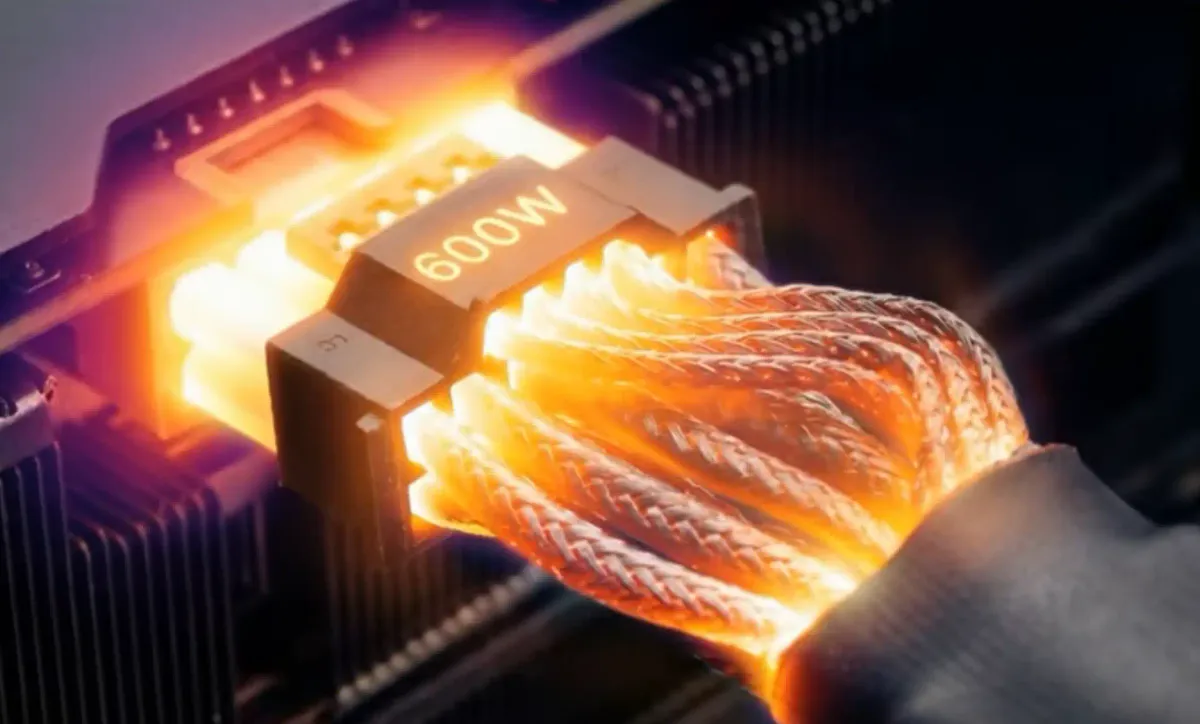

GIGABYTEは新型Gaming Series電源にT-Guardを搭載し、12V-2×6コネクタの安全対策でPSUベンダー4社目として動き出している。狙いは明快で、GPUが焼けるのをPSU側で食い止めることだ。

仕組みは、12V-2×6コネクタ内部に精密サーミスタ(NTC)を配置し、ケーブル温度をリアルタイムで監視する。異常温度を検知した時、システム全体をシャットダウンするのではなく、ディスクリートGPUへの電力供給だけを下げる。PCの残りの部分は動き続けるため、ユーザーは作業を保存して安全にシャットダウンする時間を得られる。iGPUが利用できるCPUを使っていれば、マザーボードのディスプレイ出力に切り替えて画面も復帰できる。

公式の説明動画では、これを「GPU保護への二層アプローチ」と呼んでいる。リアルタイムのコネクタ監視と、GPUだけを対象にした電力制御。ソフトウェアのインストールも設定も不要で、PSU内部で全てが完結する。

搭載モデルはGaming 1000GM PG5、850GM PG5、750GM PG5の3シリーズで、それぞれBlackとICEの2カラーが用意される。Cybenetics ETA PlatinumとLAMBDA A+認証を取得しており、効率と静音性も同時に狙っている。2色のケーブル設計で挿し込みの甘さを目視確認できるようにし、10年保証を付けた。

なぜこれが必要になったのか

NVIDIA16ピンコネクタ──初期の12VHPWR、現在の12V-2×6──は、RTX 40シリーズの登場以来、溶解事故の報道が絶えなかった。ハイエンドGPUが単一コネクタで600W近くを引き込む構造そのものが、接触抵抗のわずかな偏りから発熱を生み、時に樹脂を溶かす。RTX 5090では575Wという公式TGPが設定され、問題は収束するどころか拡大した。

GIGABYTE自身、挿し込み不完全、プラグ付近の鋭い曲げ、サードパーティのアダプタ、長期間の熱疲労が全て ホットスポット を生み得ると認めている。600Wを16ピンで流すという設計判断がそもそもマージンを食い潰しており、PSUベンダーはもうコネクタの安全を「一度限りの懸念」として扱えなくなっている。

VideoCardzが皮肉まじりに書いているのは、まさにこの点だ。なぜ業界全体がコネクタ保護機能を競って実装しなければならない状況になったのか──その前提自体が問われている。

ここで立ち止まって考えるべきは、問題の根本がどこにあるかだ。各PSUベンダーが保護機構を開発するコストは最終的に価格に跳ね返る。本来ならコネクタ仕様の時点で解決されているべき問題を、下流のベンダーが個別に吸収している。

各社の実装は思想が分かれている

興味深いのは、MSIASUSASRockGIGABYTE、そしてCorsairが全て「12V-2×6をなんとかしたい」と考えているのに、アプローチが揃っていないことだ。

MSIGPU Safeguard+は、シャント抵抗を使ってピン単位で電流を監視する。電流の偏りを検出すると警告を出し、MSI AfterburnerやMSI Center経由でGPUを絞る。ソフトウェアが介在する層を持っているのが特徴だ。

ASUSROG Equalizerは、そもそもケーブル設計で電流を均等化しようとする。エッチング加工したケーブルで各ワイヤの抵抗を揃え、1本あたりの電流容量を9.2Aから17Aへ引き上げた。ASUSの極端試験では、+12V側の中4本を抜いた状態でROG Equalizerは約73.4℃、標準ケーブルは約146℃に達したという。

ただしこれはASUSのラボ条件下で中4本を抜いて故意に電流偏りを作った数値であり、通常使用の温度差を示すものではない。240時間の600W負荷試験(周囲温度55℃)で105℃上限を下回ったという数値も合わせて公表されている。
ASUS極端試験:ROG Equalizer vs 標準ケーブルの温度
ROG EqualizerASUS製・均等化設計 73.4℃
標準12V-2×6ケーブル比較対象 146℃
※ ASUS公式発表の極端試験値。+12V側の中4本を抜いて電流偏りを意図的に作った条件下での数値であり、通常使用の温度差を示すものではない。ASUSは別途、240時間の600W負荷試験(周囲温度55℃)で105℃上限を下回ったと公表している。出典:ASUS ROG Equalizer製品ページ。

ASRockのTempGuardは、GIGABYTEに最も近い。VGA側コネクタにNTCセンサーを埋め込み、温度をPSUに伝える。対応PSU(Taichi/Phantom Gaming)と組み合わせた時のみ機能する点も同じだ。シャントMOD済みのRTX 5090を1350W引き込んだ事例で、ASRockのサーミスタが作動してシャットダウンに至り、コネクタの完全溶解を防いだ報告がある。

GIGABYTET-GuardASRockの思想に近い実装と言える。温度センサーをケーブル側に置き、PSU側で判断する。ソフトウェアを挟まず、ハードウェアだけで完結する。

大手PSU 4社の12V-2×6コネクタ保護機構 比較
項目 GIGABYTE
T-Guard
MSI
GPU Safeguard+
ASUS
ROG Equalizer
ASRock
TempGuard
ケーブル温度センサー × ×
電流・負荷監視 × × ×
ケーブル設計で均等化 × × ×
異常時の動作 GPUのみ
出力抑制
警告後
GPU出力抑制
ハード
負荷分散
PSU
シャットダウン
ソフトウェア要否 不要 必要
(Afterburner等)
不要 不要
他社PSUでの動作 非対応 非対応 対応 非対応
※ 各社公式発表およびVideoCardzの報道に基づく整理。ASUS ROG EqualizerはATX 3.1準拠の12V-2×6ポートを持つ他社製PSUでも動作可能と公称されている。MSIはMAG A1200PLS/A1000PLSではPSU側ブザー警告のみ、MPG Ai1600TS/Ai1300TSでGPU Safeguard+のソフト連携を提供する。

そしてCorsairも次世代PSUで ピン単位監視 を準備していると、同社のJonny "Guru" Gerow氏がRedditで明かした。製品名も投入時期も未発表だが、MSI方式に近い電流監視型になる可能性が高い。

全員が同じ方向に歩いている

ここで見えてくるのは、実装は違えど方向は一致しているという事実だ。MSIGIGABYTEASRockは温度か電流かの違いはあれど「コネクタレベルの異常を検知する」点で共通している。ASUSは「そもそも異常を起こさせない」ケーブル設計で対抗する。Corsairも同じ土俵に登ろうとしている。

別の見方をすれば、PSUベンダーが全員「GPUとPSUの間にある一本のケーブルを、もう放置できない」と判断したことになる。数百万本の12V-2×6ケーブルが出荷されているうち、実際に溶解事故を起こしているのは統計的にはごく一部だ。しかしRTX 4090RTX 5090のように1枚30万円を超えるGPUが焼け落ちる映像は、SNSで何度も共有される。ベンダーにとっては、確率の問題ではなく ブランドリスク の問題になっている。

構造を直す責任はどこにあるか

T-Guardは賢い設計だ。ハードウェアだけで完結し、ソフトウェアを必要とせず、システム全体を落とさずGPUだけを守る。ユーザー体験としては理想に近い。Gigabyteの過去の電源──Gamers NexusTechPowerUpが爆発報告した旧世代P750/850GM──の悪評を踏まえると、同社が安全機能で攻める方向に振ったこと自体は理にかなっている。

要するに、12V-2×6がこれだけ普及してしまった今、仕様を巻き戻すのは現実的ではない。PSUベンダーが下流で吸収する構図は、理想ではないが現実的な落としどころだ。T-Guardはその現実への賢い適応と見ることもできる。

だが、それでも引っかかるのは、この機能が「あるべき」なのか「あるべきではない」のかという問いだ。NVIDIAがコネクタ仕様の時点で適切なマージンを確保していれば、PSUベンダーがそれぞれ独自のサーミスタやシャント抵抗を仕込む必要はなかった。YouTubeのコメント欄でも「NVIDIAがコネクタを直せば済む話」「存在すべきではない問題の解決策だ」という声が多い。

PSU業界が連鎖的にコネクタ保護に動いている──この事実そのものが、問題の所在を指し示している。
